Способы соединения профильных труб

Знание методов соединения профильных труб позволяет эффективно стыковать металлические элементы с применением сварки, крепежных деталей и других решений. Такие соединения необходимы для качественного монтажа заборов, навесов, стеллажей, теплиц и прочих конструкций.

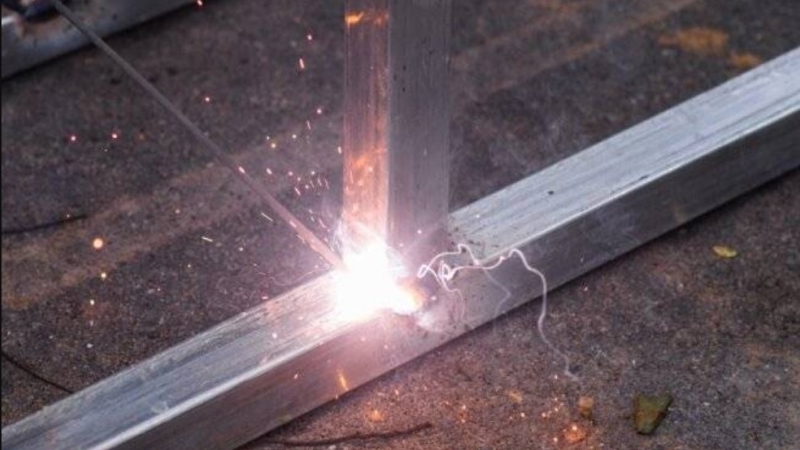

Соединение профильных труб посредством сварки

Соединение профильных труб сварочным способом может выполняться различными методами. Наиболее распространённым считается дуговая сварка, отличающаяся возможностью работы в труднодоступных зонах и высоким качеством шва. Для выполнения работ потребуются:

• электроды;
• сварочный аппарат инверторного или трансформаторного типа;
• вспомогательные приспособления для сварки профильных труб.

При стыковке труб важно учитывать использование центратора. Звенный центратор применяется при работе с изделиями большого диаметра. Соосность деталей обеспечивается с помощью самодельного приспособления из уголков и приваренных к ним надёжных струбцин.

Независимо от выбранного метода сварки, важно правильно подобрать электрод. Сварочные работы могут выполняться в нижнем, горизонтальном или вертикальном положении.

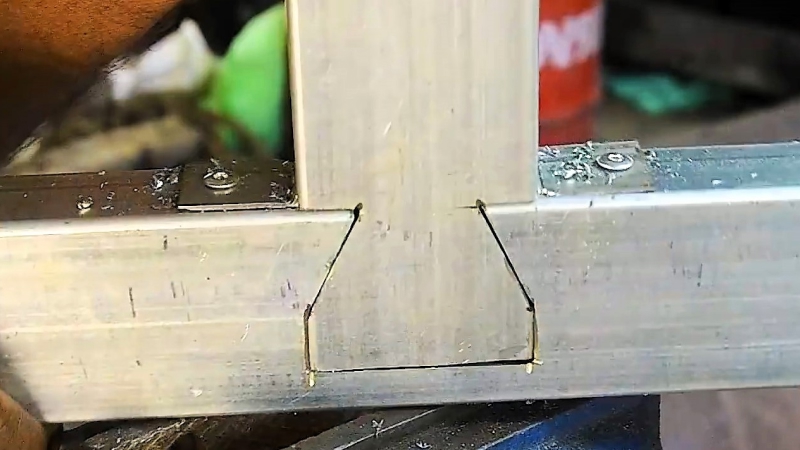

Соединение профильных труб без применения сварки

Также возможно соединение профильных труб без сварки — с использованием болтов, фитингов и других крепёжных элементов. Фитинги, представляющие собой специальные соединительные детали для монтажа труб квадратного или прямоугольного сечения, могут изготавливаться в виде тройников и крестовин. Такие соединения при необходимости можно дополнительно усилить сваркой. С помощью стальной пластины и болтов допускается стыковка труб под углом девяносто градусов.

Соединение профтруб с помощью краб-систем

Этот способ подходит при сборке конструкций с умеренными нагрузками. Стыковка осуществляется при помощи болтов, гаек, хомутов и гаечного ключа. Метод позволяет соединить до четырёх труб одновременно, а прочность соединения сопоставима со сварным швом. Дополнительно возможен монтаж с использованием фланцев. Хомуты, состоящие из двух половинок, стягиваются болтами и гайками. Такой тип соединения отличается надёжностью, не требует высокой квалификации исполнителя и применения дорогостоящего оборудования.
